ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加

ROS软路由中能实现带宽叠加。
这里我做了一个一线五拨的环境,五条宽带同时拨号。用PCC实现带宽叠加。

ROS版本5.25

一、基本配置,使网络能够正常连通

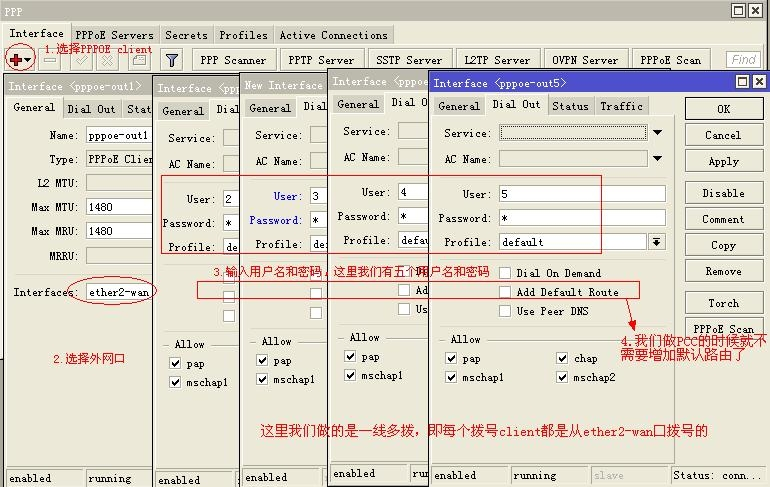

1.pppoe拨号:
拨通五个帐号

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图

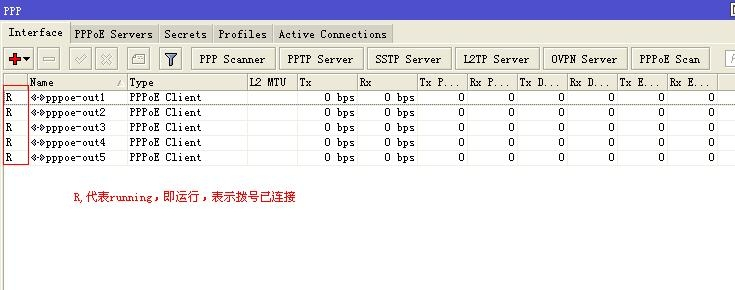

PPPOE client的连接状态,已连接

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(1)

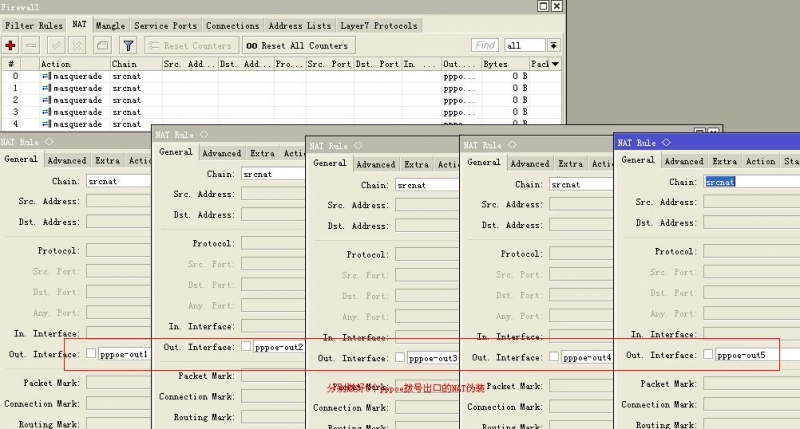

设备NAT:
5个接口出去都做NAT

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(2)

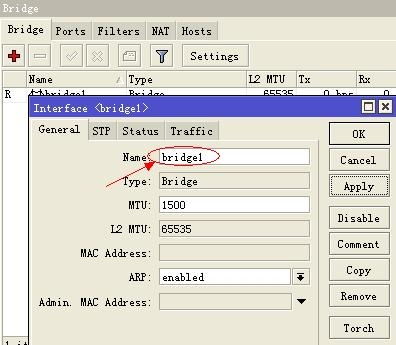

创建一个bridge,把其他局域网口添加到bridge中。

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(3)

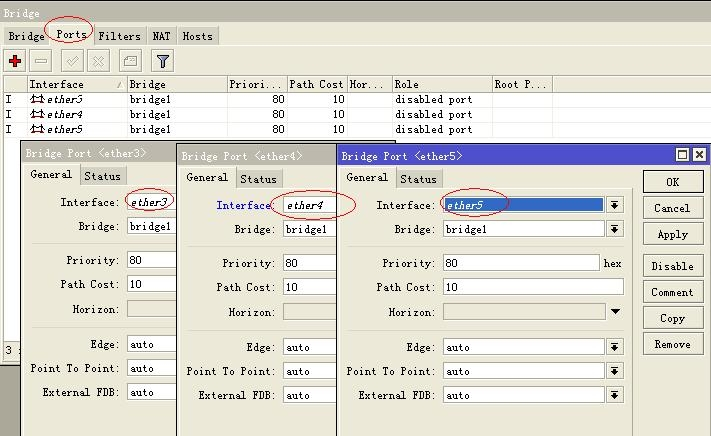

添加其他局域网口到bridge中

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(4)

DHCP 服务器设置(局域网自动获取IP地址)
局域网的网段为192.168.10.0/24
把192.168.10.254作为内网的网关

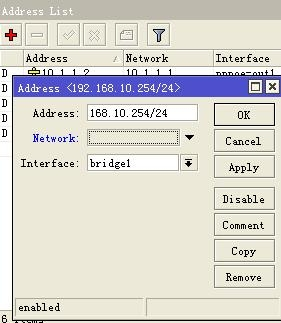

设置网关的地址,接口添加到bridge1上

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(5)

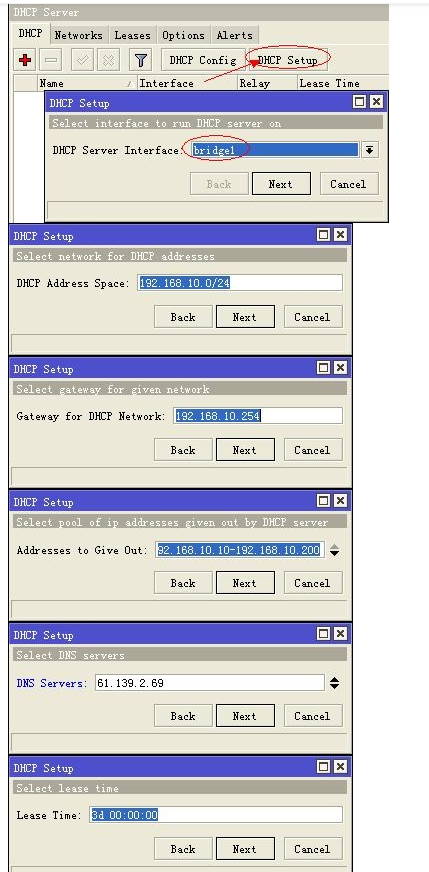

一般我们用DHCP setup来自动设置DHCP server这种设置比较简单快速

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(6)

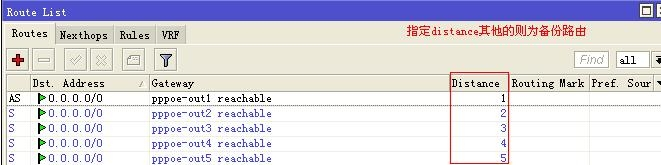

路由配置:

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(7)

所有的基本配置都设置好了,局域网可以正常上网了,但是为了实现更好的网络环境,我们需要做更好的策略。这就需要使用PCC了,下面就看看PCC怎么做的吧。

二、PCC的配置
Mangle标记
标记内网地址为192.168.10.0的五条线路的连接标记

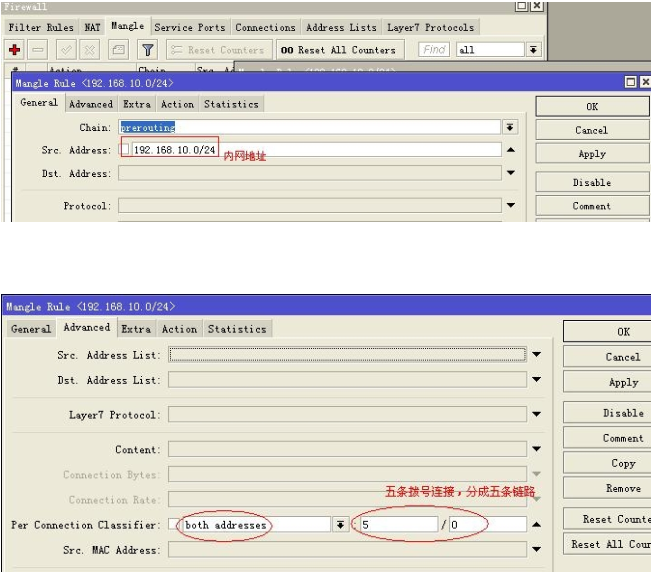

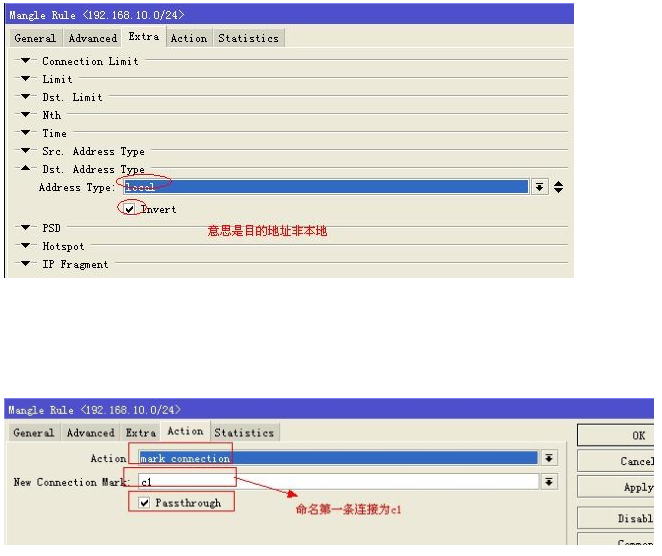

标记第一条连接:

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(8)
ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(9)

同理:
配置剩余的4调链路:
5/1,c2;   5/2.c3;   5/3,c4;   5/4,c5.

从连接中提取路由标记:

从连接里提取路由标记

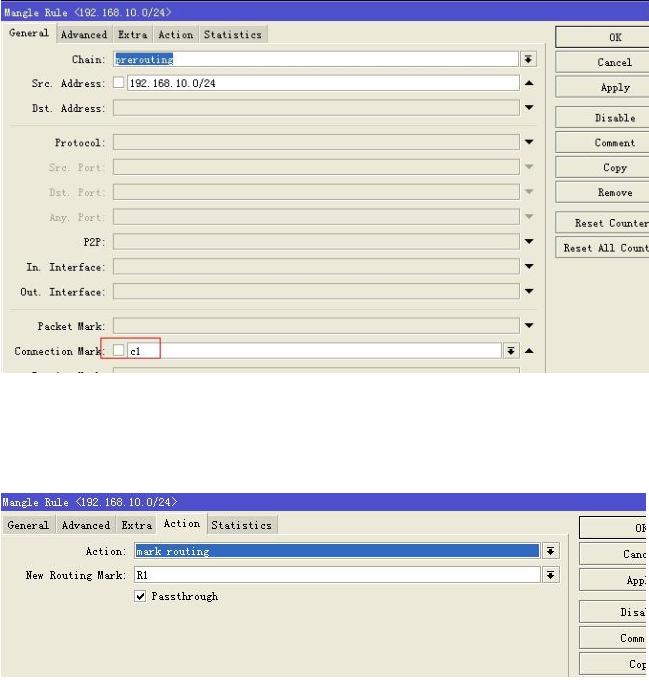

标记第一条连接c1,命令为R1

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(10)

同理:
提出其他4调路由命名为R2,R3,R4,R5.

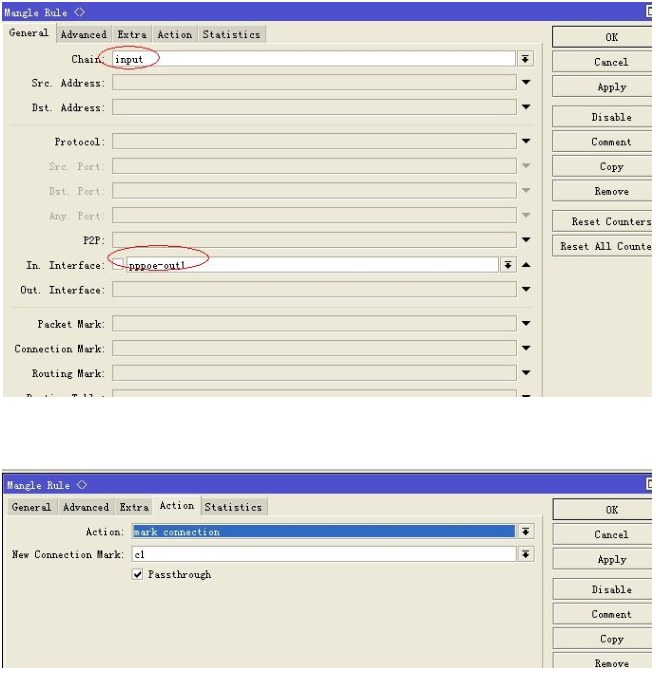

回程路由设置
需要将从那个口进入就从相应的口回去,即保证每个外网口的数据能得到正确的路由

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(11)

同理标记c2,c3,c4,c5的回程路由

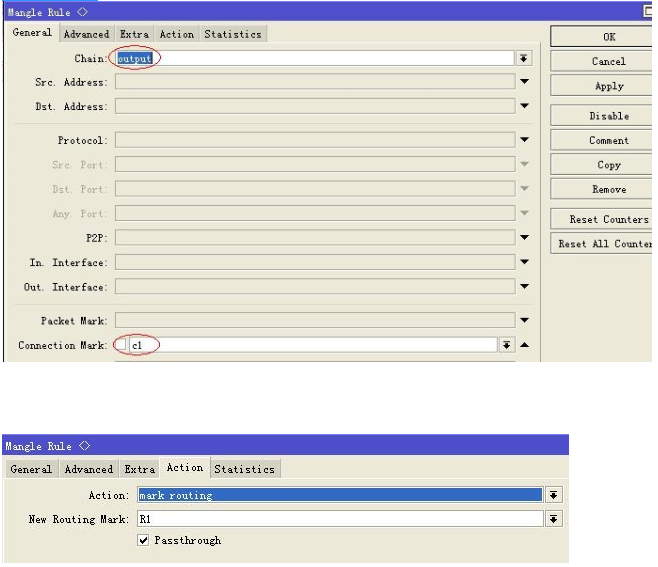

提取回程路由

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(12)

同理提取c2,c3,c4,c5
命令方式:

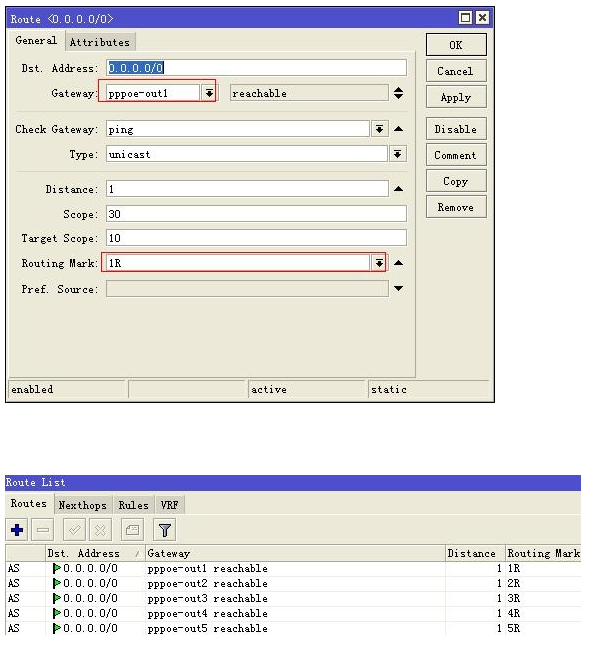

路由设置
添加五条默认路由,指定标记的路由

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(13)

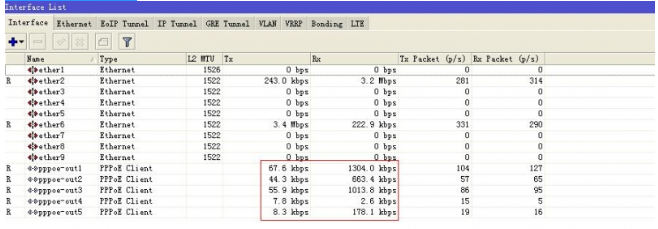

内网PC上开启迅雷

ROS软路由超详细的PCC设置步骤,实现一线多拨,五条宽带叠加插图(14)
